Filtre Kafesleri

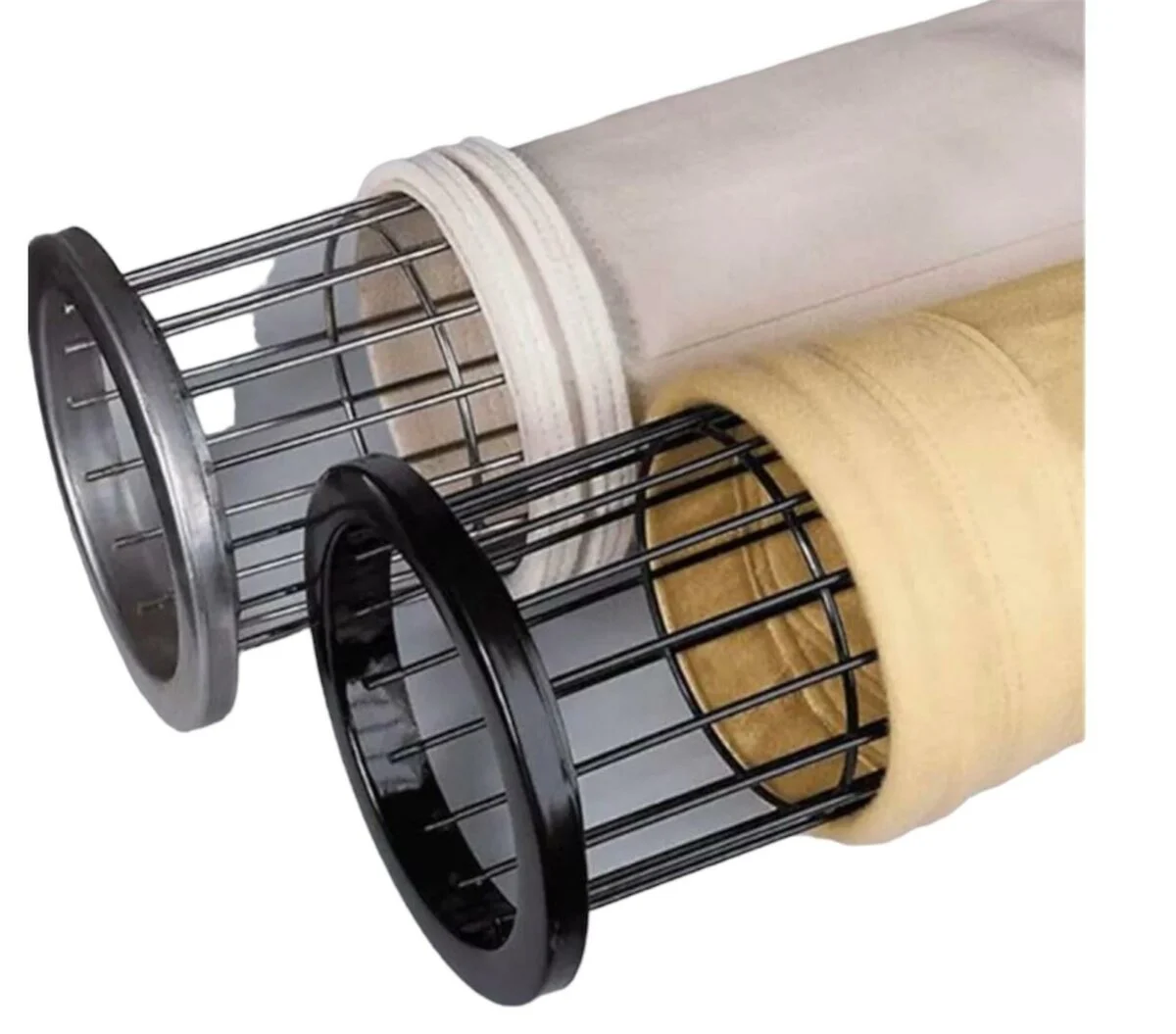

Filtre kafesi, torbalı toz toplama sistemlerinde filtre torbasının içine yerleştirilen ve torbayı taşıyan tel iskelettir. Tozlu hava torbanın dışından içine geçerken kafes torbanın içe doğru çökmesini önler, torbanın formunu korur ve jet pulse temizlemede torbanın düzgün esnemesini sağlar.
Çimento, döküm, kimya, gıda, ahşap ve asfalt plenti gibi torbalı filtre kullanılan her tesiste bulunur. Çapaklı kaynak ya da torbaya uymayan ölçü, torbayı kısa sürede yırtar ve bacadan toz kaçağına yol açar. FLTS, filtre kafeslerini her boy ve çapta, tek parça ya da çok parçalı olarak üretir; kafes, torbanın ölçüsüne ve filtrenin çalışma şartlarına göre imal edilir.
- Tek parça ya da parçalı kafes imalatı
- Galvaniz, elektrostatik boyalı ya da paslanmaz kafes
- Alüminyum, konik sac ya da boru tip ventüri
- Yassı, yatay ve yıldız halkalı özel kafesler
Filtre Kafesi Nedir?
Filtre kafesi, endüstriyel toz toplama sistemlerinde filtre torbalarını destekleyen ve şekillendiren yapısal elemandır. Boyuna dizilmiş teller ve belirli aralıklarla kaynatılmış halkalardan oluşur. Kafes torbanın içine yerleştirilir; torba ile kafes birlikte filtre tablasına takılır.
Torba kafesi, torba tutucu filtre kafesi ya da filtre tel kafesi olarak da anılır. Kafesin düzgün ve çapaksız üretilmesi, filtre torbalarının uzun ömürlü ve verimli çalışması için gereklidir. Filtre kafesleri genellikle filtre torbalarıyla birlikte değiştirilir ya da toz toplama sisteminin bir parçası olarak tesise kurulur.
Filtre Kafesi Nasıl Çalışır?
Filtreleme sırasında tozlu hava torbanın dışından içine doğru geçer ve toz torbanın dış yüzeyinde kalır. Hava akışının oluşturduğu basınç farkı torbayı içe doğru iter. Kafes bu sırada torbayı taşır ve çökmesini önler; böylece torbanın tüm yüzeyi filtrasyona katılır.
Jet pulse temizlemede torbanın içine kısa süreli basınçlı hava darbesi verilir. Torba kafesten dışa doğru esner, yüzeydeki toz tabakası kırılır ve toz haznesine düşer. Darbe bitince torba yeniden kafese oturur.
- Kafes, torbanın içe çökmesini ve kıvrılmasını önler.
- Teller arasındaki aralık, torbanın teller arasında aşırı bombe yapmasını engeller.
- Ventürili kafeslerde darbe havası torbanın içine daha düzgün dağılır.
- Kafesin pürüzsüz yüzeyi, torbanın sürtünmeyle yırtılmasını önler.
Filtre Kafesi Çeşitleri
Tek Parça ve Çok Parçalı Kafesler
Filtre tavanının yüksekliği uzun bir kafesin tek parça takılmasına izin vermiyorsa kafes, birbirine geçen parçalar hâlinde üretilir. Parçalı kafesler montajda birleştirilir ve tek parça kafes gibi çalışır.
Ventüri Tipine Göre Kafesler
- Alüminyum ventürili kafes
- Konik sac ventürili kafes
- Boru tip ventürili kafes
- Ventürisiz kafes: Ventüri gerektirmeyen filtre tasarımlarında kullanılır.
Özel İmalat Kafesler
Standart yuvarlak kafeslerin yanında yassı (zarf tipi) torbalar için yassı kafes, yatay torbalı filtreler için yatay kafes, asfalt plentleri için özel kafes ve pliseli torbalar için yıldız halkalı kafes üretilir. Pliseli torba sistemleri için pliseli torba filtre sayfasına bakabilirsiniz.
Filtre Kafesi Malzemesi ve Kaplama Seçenekleri
Kafesin malzemesi ve kaplaması, filtrenin çalıştığı ortama göre seçilir. Sıcaklık, nem ve gazdaki kimyasallar seçimde belirleyicidir.
- Galvaniz kaplı kafes: Paslanmaya karşı koruma sağlar ve ekonomiktir. Kuru ve normal ortamlarda en çok tercih edilen seçenektir.
- Elektrostatik toz boyalı kafes: Boya katmanı metalin dış etkenlerle temasını keserek koruma sağlar.
- Paslanmaz çelik kafes: Gıda, ilaç ve kimya gibi korozyon riskinin yüksek olduğu, nemli ya da asidik gaz içeren ortamlarda kullanılır.
Filtre Kafesi Teknik Özellikleri
Kafesin ölçüleri ve yapısı, içine girecek torbaya ve filtrenin çalışma şartlarına göre belirlenir. Aşağıdaki tablo siparişte netleştirilen özellikleri gösterir.
| Özellik | Seçenekler | Neye göre belirlenir |
|---|---|---|
| Çap ve boy | Her boy ve çapta | Filtre torbasının ölçüsü |
| Tel sayısı ve tel kalınlığı | İhtiyaca göre | Torba çapı ve sistem basıncı |
| Halka aralığı | İhtiyaca göre | Torba kumaşı ve temizleme şiddeti |
| Yapı | Tek parça ya da çok parçalı | Filtre tavanının yüksekliği |
| Ventüri | Alüminyum, konik sac, boru tip ya da ventürisiz | Jet pulse sisteminin tasarımı |
| Bağlantı | Geçmeli, bilezikli, flanşlı | Filtre tablası |
| Kaplama | Galvaniz, elektrostatik boya ya da paslanmaz çelik | Sıcaklık, nem ve kimyasal ortam |
| Biçim | Yuvarlak, yassı, yatay, yıldız halkalı | Torba tipi |
Filtre Kafesi İmalatı
FLTS, filtre kafeslerini şu adımlarla üretir:
- Rulo hâlindeki demir teller düzeltilerek düz çubuk hâline getirilir.
- Çubuklar, talep edilen kafes uzunluğuna göre kesilir.
- Kesilen çubuklar otomatik puntalama makinesine yerleştirilir ve belirli aralıklarla halkalara kaynatılır.
- Kafes istenen çap ve uzunluğa geldikten sonra alt kısmına kapak, üst kısmına ventüri ya da bağlantı bileziği takılır.
- Kafes galvaniz kaplanır ya da elektrostatik toz boyayla boyanır.
- Ölçüler, kaynak noktaları ve çapak kontrol edildikten sonra sevkiyata hazırlanır.
Kafeslerle birlikte polyester, antistatik, pamuk, meta-aramid (Nomex), PTFE, polipropilen, cam elyaf ve P84 gibi farklı malzemelerde filtre torbası da üretilir. Torba seçimi için polyester filtre torbası ve cam elyaf filtre torbası sayfalarına bakabilirsiniz.
Filtre Kafesi Seçerken Nelere Dikkat Edilmeli?
- Kaynak pürüzsüzlüğü: En önemli kriterdir. Çapaklı kaynaklar filtre torbasını yırtar.
- Torba ile kafes uyumu: Kafes torbaya göre dar kalırsa torba bol kalır ve darbelerde teller arasında yıpranır; geniş kalırsa torba kafese geçmez.
- Tel sayısı: Torbanın içe çökmemesi için sistem basıncına ve torba çapına uygun seçilir.
- Kaplama: Nemli ve asidik ortamlarda paslanmaz kafes, standart kuru ortamlarda galvaniz kaplı kafes uzun ömür verir.
- Düzlük: Eğri bir kafes torbayı komşu torbalara sürter ve aşınmaya yol açar.
Filtre Kafesi Montajı ve Bakımı
- Kafesi torbanın içine yavaşça ve düz şekilde indirin; torbayı kafese zorlayarak geçirmeyin.
- Parçalı kafeslerde parçaların tam oturduğunu kontrol edin.
- Torba değişiminde eski kafeslerde pas, eğilme ve kırık kaynak noktası arayın.
- Paslanmış ya da eğrilmiş kafesi yeni torbayla kullanmayın; yeni torbanın ömrünü kısaltır.
- Kafes ventürisinin ve bağlantı bileziğinin tablaya düzgün oturduğunu kontrol edin.
Torbaları temizleyen valfler için patlaç valf diyaframı sayfasına bakabilirsiniz.
Filtre Kafesi Fiyatını Belirleyen Etkenler
- Kafesin çapı, boyu ve tek parça ya da parçalı olması.
- Tel sayısı ve tel kalınlığı.
- Malzeme ve kaplama: galvaniz, boya ya da paslanmaz çelik.
- Ventüri tipi ve bağlantı detayı.
- Sipariş adedi.
Özel imalatlar için ölçüleri ve mevcut kafesin fotoğrafını iletmeniz fiyatı netleştirir.
Filtre Kafesi Kullanım Alanları
Filtre kafesi, torbalı filtre kullanılan her tesiste vardır. Değişen şey kafesin malzemesi, kaplaması ve tel sayısıdır. Aşağıdaki tablo, filtre kafeslerinin sektöre göre nasıl seçildiğini özetler.
| Sektör | Kafesin görevi | Seçimde dikkat edilen nokta |
|---|---|---|
| Çimento ve kireç | Yoğun toz yükünde torbanın çökmesini önler | Tel sayısı sistem basıncına uygun; galvaniz kaplama |
| Dökümhaneler | Sıcak ve tozlu havada torbayı taşır | Sıcaklığa uygun kaplama, kaynak noktalarında çapak olmaması |
| Gıda ve ilaç | Hijyen gereken hatlarda torbayı destekler | Paslanmaz çelik kafes |
| Kimya | Asidik ya da nemli gazda torbayı taşır | Korozyona dayanıklı paslanmaz ya da kaplamalı kafes |
| Asfalt plentleri | Sıcak gaz filtrasyonunda torbayı destekler | Isıl genleşme ve sık darbeli temizleme |
| Kazan ve baca gazı | Yüksek sıcaklıkta torba formunu korur | Yoğuşma riskine karşı kaplama |
| Ahşap ve mobilya | Hafif ama hacimli tozda torbayı taşır | Antistatik torbayla topraklama bağlantısı |
Kafesin içine girdiği torba seçimi için filtre torbaları sayfasına, kafeslerin kullanıldığı ünite için jet pulse torbalı filtre sayfasına bakabilirsiniz.
Filtre Kafesleri İçin Teklif Alırken Hazırlanacak Bilgiler
Kafes torbayla birlikte çalışır. Ölçü tutmazsa torba ya bol kalıp yırtılır ya da kafese geçmez. Teklif için şu bilgiler yeterlidir:
- Torbanın çapı ve boyu, mümkünse mevcut kafesin ölçüleri.
- Tel sayısı ve tel kalınlığı (eski kafesten sayılabilir).
- Bağlantı tipi: geçmeli, bilezikli, flanşlı ya da ventürili.
- Filtre tavanının yüksekliği; kafes tek parça mı yoksa parçalı mı olmalı.
- Malzeme ve kaplama tercihi: galvaniz, boyalı ya da paslanmaz.
- Çalışma sıcaklığı, nem ve gazda asit olup olmadığı.
- İhtiyaç duyulan kafes adedi.
Filtre Kafesi Hakkında Sıkça Sorulan Sorular
Filtre kafesi ne işe yarar?
Torbanın içine yerleşerek torbayı taşır. Filtreleme sırasında torbanın içe doğru çökmesini önler, jet pulse temizlemede torbanın düzgün esnemesini sağlar.
Torba kafesi seçerken nelere dikkat edilmeli?
En önemli kriter kaynak pürüzsüzlüğüdür; çapaklı kaynaklar filtre torbasını yırtar. Ayrıca tel sayısı, torbanın içe çökmemesi için sistem basıncına uygun seçilmelidir.
Hangi kaplama daha uzun ömürlüdür?
Nemli ve asidik ortamlarda paslanmaz çelik kafesler, standart kuru ortamlarda ise galvaniz kaplı kafesler uzun ömürlü çözümdür.
Filtre tavanı alçaksa uzun kafes nasıl takılır?
Kafes iki ya da daha fazla parça hâlinde üretilir. Parçalar montaj sırasında birleştirilir ve tek parça kafes gibi çalışır.
Torba değiştirirken kafes de değiştirilmeli mi?
Kafes sağlamsa yeniden kullanılabilir. Paslanmış, eğrilmiş ya da kaynağı kırılmış kafesler yeni torbayı yıpratacağı için değiştirilmelidir.
Özel ölçüde kafes üretiyor musunuz?
Evet. Her boy ve çapta, tek parça ya da parçalı; yassı, yatay ve yıldız halkalı özel kafesler de üretilir.
